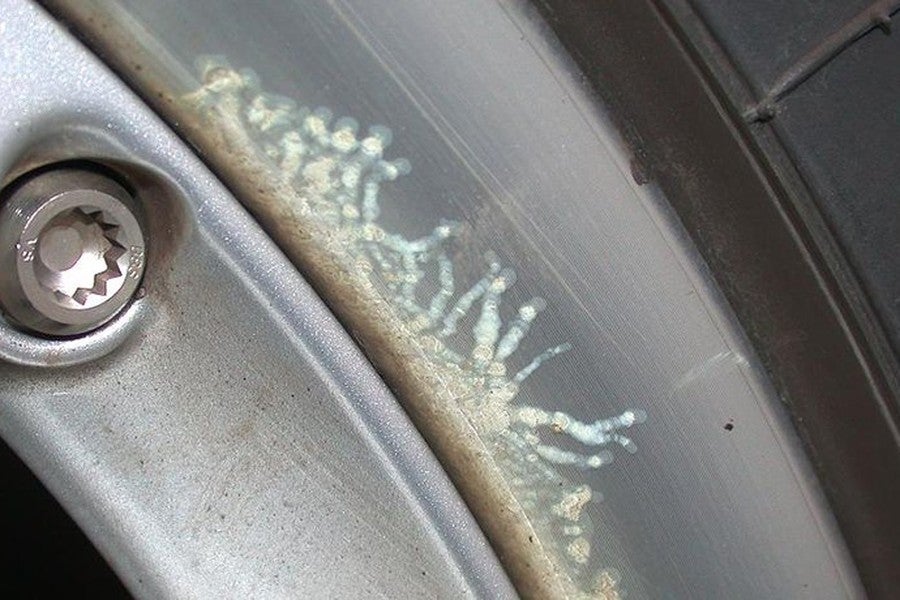

La corrosión del aluminio

3 fotos

Ampliar

Autor: Autocasión 06 de octubre, 2016

• 11

Siempre se ha destacado, como una de las principales cualidades del aluminio en comparación con el acero, su gran resistencia a la corrosión frente al ambiente. Sin embargo, también conviene saber que tiene una menor resistencia a la corrosión de contacto con otro metal.

La corrosión es la interacción de un metal con un medio que lo rodea, produciendo el consiguiente deterioro en sus propiedades físicas y químicas. Así mismo, se puede decir que es un proceso natural por el que el metal se altera y deteriora a través de reacciones químicas o electroquímicas.

Tipos de corrosión

En primer lugar se debe diferenciar entre la corrosión frente al ambiente, y la corrosión de contacto.

Respecto a la corrosión frente al ambiente, para que se produzca solo requiere que el aluminio este en contacto con el oxigeno. La velocidad a la que el aluminio se corroe, en un principio, es más rápida que en el caso del acero, debido a la mayor afinidad del oxigeno con el aluminio, pero una vez formada la capa de óxido en la superficie, ésta actúa como un escudo, ya que es muy dura y compacta, evitando de esta forma la progresión de la oxidación en el aluminio. No ocurriría lo mismo en el acero, ya que ésta seguiría avanzando hasta provocar el deterioro de la pieza.

Por este motivo, aunque el potencial de oxidación del aluminio frente al ambiente es mucho mayor que el del hierro, y que efectivamente se oxida mucho antes, la oxidación no progresa hacia el interior con la rapidez con que sucede en el hierro. Tal es la capacidad de protección de estos óxidos de aluminio, que se han desarrollado sistemas de protección -anodizados- basados en una oxidación controlada de piezas de aluminio con objeto de obtener mayores espesores de óxido y más compactos, para aumentar su resistencia a la intemperie.

Qué es la alúmina

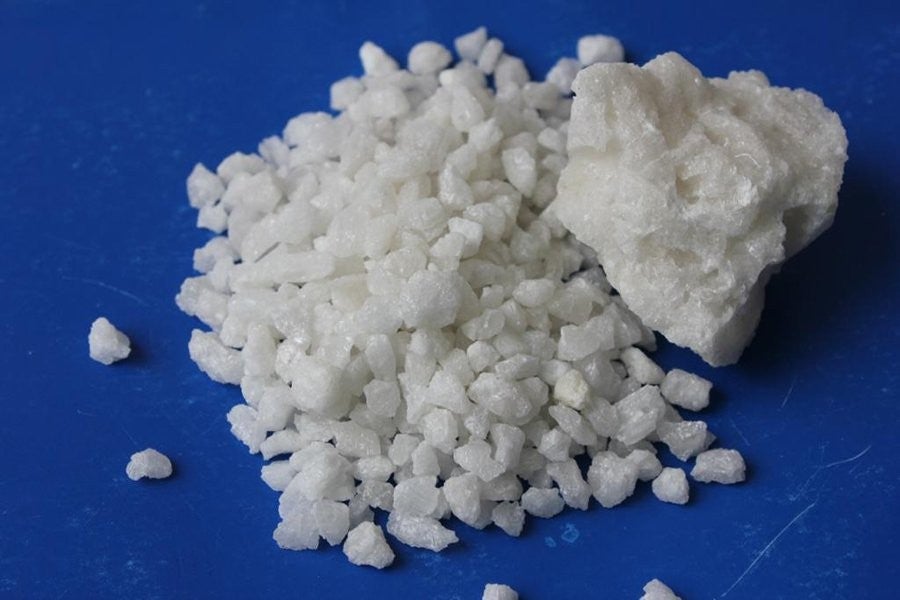

3 fotos Esto es la alúmina.

Ampliar

Se denomina alúmina al óxido de aluminio que se forma en la pieza compuesta de este material, siendo una característica muy importante del aluminio, ya que se produce de modo espontáneo en la superficie de la pieza.

Esta capa de alúmina tiene la propiedad de que posee una temperatura de fusión muy elevada, de unos 2050ºC, en comparación con los 660ºC del aluminio. Esta temperatura tan elevada de la alúmina va a ser un grave inconveniente para la obtención de soldaduras correctas, y que se solucionará limpiando la superficie de la pieza inmediatamente antes de soldar con cepillos de alambre de acero inoxidable.

La corrosión de contacto, se produce entre metales distintos puestos en contacto, y también entre pequeñas zonas de un mismo metal, en las que hay diferencias de potencial eléctrico. El medio que rodee a las piezas puede ser una atmósfera con gran contenido en vapor de agua, o con humedad superficial, ambiente que sirve como electrolito y permite la formación de pequeñas células electrolíticas en la superficie del metal.

Cada una de estas células consta de una zona positiva o ánodo que libera electrones y otra negativa o cátodo. Los electrones, que son partículas con carga negativa, fluyen del ánodo al cátodo. La pérdida de electrones por parte del ánodo convierte a algunos átomos del mismo en iones con carga positiva o cationes, los cuales pasan al electrolito y en él reaccionan con otros iones de carga negativa o aniones. Esta reacción entre el ánodo y el electrolito provoca la desintegración o corrosión del metal anódico, mientras que en el metal catódico no se produce corrosión.

La dirección del flujo de electrones entre dos metales en contacto a través de un electrolito, depende de su posición relativa en la serie galvánica de los metales. Cuando se ponen en contacto mutuo dos de estos metales, los electrones fluyen desde el metal situado en la parte superior hacia el que está más bajo en la serie, esto significa que los metales que están por encima se convierten en anódicos y los situados más abajo en catódicos.

El metal que hace de ánodo se corroe de forma que protege al metal catódico. La descomposición es mayor cuanto más distanciados estén los metales en la serie de los metales. La corrosión por contacto del aluminio lleva a un deterioro rápido de las piezas, especialmente de aquellas que poseen poco espesor en la zona de contacto.

Las piezas de aleación de aluminio no deben estar en contacto con otras piezas metálicas, porque el aluminio es anódico con respecto a la mayor parte de los restantes metales corrientes y si sucede una acción electrolítica, es el aluminio el que sufre el ataque en mayor medida. Para prevenir esta corrosión de contacto del aluminio, este debe estar aislado todo lo posible de otros metales mediante pinturas epoxi, o imprimaciones de cinc. A su vez, para prevenir problemas de corrosión por contacto en las carrocerías de aluminio, se utilizan unos tornillos especiales que llevan un tratamiento o recubrimiento especial de polvo de cinc.

Igualmente, los adhesivos, tanto de lunas como estructurales, deben mostrar una resistencia de paso específica y no deben ser conductores de la electricidad ya que de lo contrario se corre el riesgo de provocar corrosión de contacto por su capacidad conductora.

Respecto al anodizado, este es un proceso basado en una propiedad del aluminio, por la que se recubre de forma natural de una delgada película de óxido, para protegerse de la acción de los agentes atmosféricos. Esta película de óxido, cuando está formada de modo natural, tiene un espesor más o menos regular del orden de 0,01 micras sobre el metal recientemente decapado y puede llegar a 0,2 o 0,4 micras sobre metal que haya permanecido en un horno de recocido.
Con el anodizado se pueden obtener, artificialmente, películas de óxido mucho más gruesas y de características distintas a las de la capa natural, más protectoras. Este proceso permite formar capas en las que el espesor puede ser, desde 25 micras hasta incluso 100 micras, siendo lo más común un espesor de 25 a 30 micras en los tratamientos de protección, decoración, o endurecimiento superficial.
El anodizado en sí, es un proceso de oxidación controlada, acelerada y uniforme de la capa superficial del aluminio, por medio de un procedimiento electroquímico, gracias al cual se logra formar una capa protectora de óxido de aluminio o alúmina, transparente y con características diferentes a las del metal base, la vida útil de este acabado es proporcional al espesor de la capa de alúmina.
Esta capa de alúmina endurece la superficie, la hace más resistente a la abrasión y mejora la resistencia del metal a la corrosión, aísla más la superficie del aluminio y además le puede proveer de un aspecto decorativo mediante una amplia gama de colores.

En resumen, el aluminio se comporta, respecto a la corrosión, de una forma optima frente al ambiente, sin embargo, frente al contacto con otros metales, sufre la corrosión de un modo más agudo que el acero, por este motivo, a la hora de su reparación, será necesario utilizar adhesivos que no sean conductores de la electricidad, así como elementos de unión que dispongan de un recubrimiento de cinc en el caso de que sean de acero.
